Materyèl ak kalite Plastifye Copper Clad (CCL) pou tablo sikwi enprime (PCB)

Materyèl ak Kalite Plastifye Copper Clad (CCL) pou ankadreman sikwi enprime (PCB)

Entwodiksyon:
Materyèl yo itilize nan fabrikasyon tablo sikwi enprime (PCB) jwe yon wòl enpòtan nan fonksyonalite ak pèfòmans yo. PCB yo souvan konstwi lè l sèvi avèk yon materyèl ke yo rekonèt kòm Plastifye Copper Clad (CCL). CCL konpoze de yon substra, papye kwiv, ak adezif. Atik sa a eksplore materyèl yo itilize nan PCB ak divès kalite CCL ki disponib.

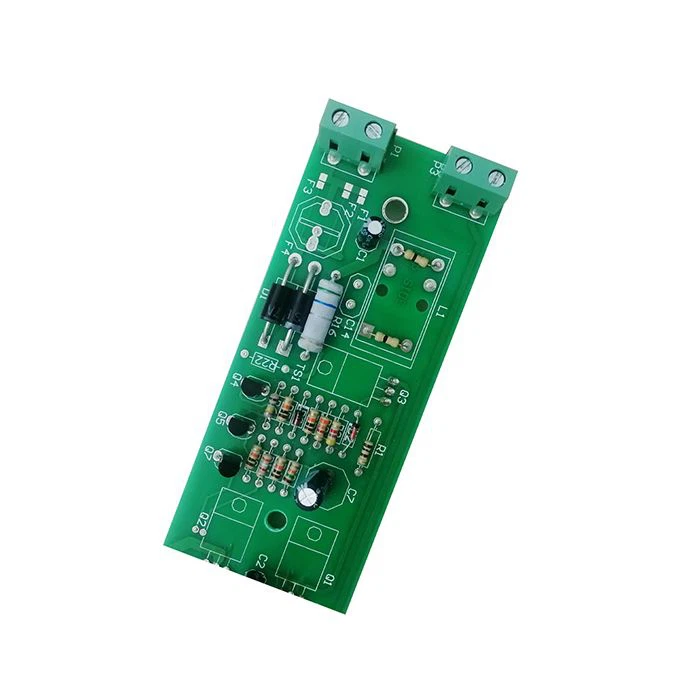

K ap vire machin sikwi tablo

Tekstil machin Pati

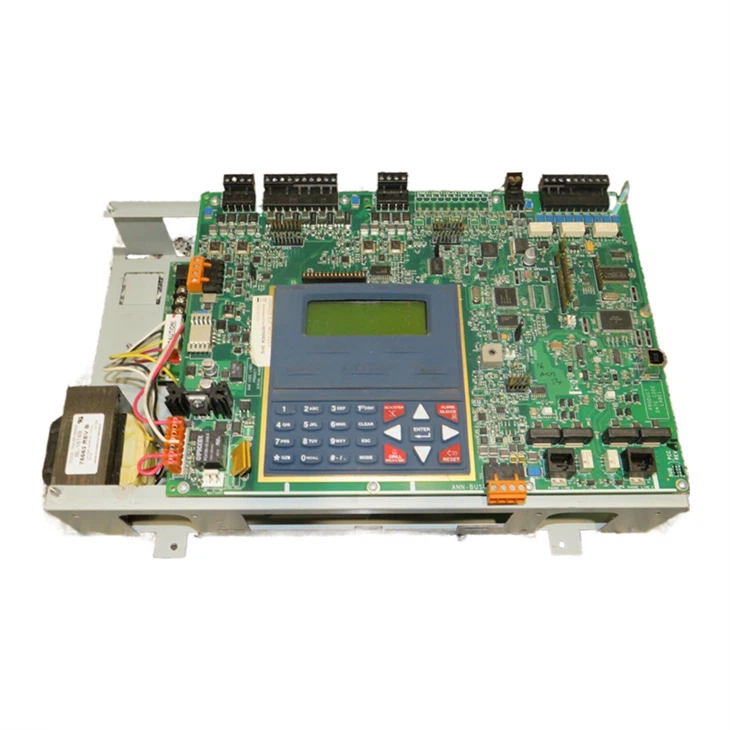

Komisyon Konsèy Kontwòl Sistèm Alam Sekirite

Modil detektè lafimen

1. Materyèl yo itilize nan PCB

Ankadreman sikwi enprime yo sitou konpoze de Plastifye Copper Clad (CCL), ki gen ladann eleman sa yo:

Substra: Substra a se yon kouch posibilite ki fèt ak résine sentetik segondè-polymère ak materyèl ranfòse. Li bay izolasyon elektrik ant kouch kwiv.
Foil Copper: Yon kouch wo-konduktivite, soude papye kwiv se tache ak youn oswa toude bò nan substra a. Epesè papye kwiv la anjeneral varye ant 35 a 50 mikromèt.
Adezif: Adezif la responsab pou lyezon an sekirite papye kòb kwiv mete nan substra a.

2. Kalite Plastifye Copper Clad (CCL)

Plastifye Copper Clad vini nan divès kalite, yo chak fèt pou adapte aplikasyon espesifik ak kondisyon. Sa ki anba la yo se kèk kalite komen nan CCL:

a. Plastifye Rijid Copper Clad (RCCL) ak Plastifye Flexible Copper Clad (FCCL):

RCCL ofri frigidité mekanik epi li souvan itilize nan PCB estanda. FCCL fèt yo dwe fleksib epi li itilize nan aplikasyon kote PCB a bezwen pliye oswa konfòme yo ak diferan fòm.

b. CCL ki baze sou résine òganik:

CCL sa yo konpoze de materyèl résine òganik, epi yo lajman itilize pou PCB estanda.
c. CCL ki baze sou metal:

CCL ki baze sou metal yo gen yon nwayo metal, tipikman fèt ak aliminyòm. Yo ofri ekselan pèfòmans tèmik epi yo itilize nan aplikasyon pou gwo pouvwa kote dissipation chalè se kritik.
d. CCL ki baze sou seramik:

CCL ki baze sou seramik yo fèt pou aplikasyon kote transmisyon siyal wo-frekans obligatwa. Yo ofri ekselan pwopriyete elektrik ak estabilite tanperati.
e. CCL epè ak mens:

CCL yo klase kòm epè oswa mens ki baze sou epesè yo. CCL epè anjeneral varye ant {{0}}.8 a 3.2 milimèt, pandan y ap CCL mens yo pi mens pase 0.78 milimèt.
f. Materyèl ranfòsman:

CCL yo ka plis klase dapre kalite materyèl ranfòsman yo itilize. Kalite komen yo enkli CCL ki baze sou twal vè, CCL ki baze sou papye, ak CCL ki baze sou konpoze (pa egzanp, CME-1, CME-2).
g. Rezistans flanm dife:

PCB yo souvan klase kòm rezistan flanm dife (FR) oswa ki pa rezistan flanm dife. PCB ki reziste flanm dife satisfè estanda sekirite espesifik dife, ki fè yo apwopriye pou aplikasyon pou divès kalite.
h. Evalyasyon UL:

Estanda Underwriters Laboratories (UL) klasifye CCL rijid yo nan diferan kategori rezistans flanm dife, tankou UL{{0}}V0, UL-94V1, UL-94V2, ak UL{{6 }}HB.

Smart Building Panèl Kontwòl alam dife

Tanbou Lave Machine Odinatè Komisyon Konsèy

Èkondisyone Komisyon Konsèy Inivèsèl Kontwòl

Puls Oksimèt Capteur Modil

Konklizyon:
Chwa Plastifye Copper Clad (CCL) enpòtan anpil nan detèmine pèfòmans ak konvnab yon tablo sikwi enprime pou yon aplikasyon an patikilye. Diferan kalite CCL yo ofri divès kalite pwopriyete ak karakteristik, ki fè yo apwopriye pou yon pakèt aplikasyon elektwonik ak elektrik. Konprann materyèl yo ak kalite CCL esansyèl pou konsèpteur PCB ak manifaktirè yo satisfè kondisyon espesifik ak atant pèfòmans.
